真空排水系统的配置详解

　　真空排水系统又称负压排水系统，是替代传统重力排水的新型环保排污工艺。整套系统依靠负压吸力实现污水密闭输送，不用依赖地形坡度，管道可浅埋施工，广泛应用于农村污水治理、市政雨污分流、老旧小区改造、景区厂区及低洼易涝区域排水工程。下面为大家详细介绍真空排水系统完整配置及各部件作用。
　　一、真空收集井
　　真空收集井是真空排水系统前端的核心集水设施，主要负责收集住户楼栋、生活区域排放的污水。井体采用密闭结构，内部配备液位传感器、真空止回阀和进气控制阀。当水位达到设定高度时，阀门自动开启，利用管网负压将污水吸入输送管道；水位回落之后自动关闭，防止真空泄漏和污水回流。整体密封性能好，无渗漏、无异味溢出，不会污染土壤和地下水。
　　二、真空输送管网
　　真空排水真空管网一般采用高密度PE专用管材，耐腐蚀、韧性强、密封性能优异。和传统重力排水管相比，管径更小，无需找坡度、不用深埋，可以顺着道路、建筑灵活布线，大幅减少土方开挖和检查井数量。管网全程负压密闭运行，水流速度稳定，杂物泥沙不易沉积，不容易发生堵塞，后期清淤维护工作量大幅减少。
　　三、真空机组
　　真空机组是整套排水系统的动力核心，主要由真空泵、真空罐、气水分离器和冷却装置组成。设备持续为管网提供稳定负压，实现污水抽吸输送；同时完成气液分离，污水进入集污设施，废气达标后排空。机组支持变频自动启停，可根据排水负荷调节运行状态，节能省电，适合长期连续工作。
　　四、污水中转排放单元
　　真空排水系统主要包含集污罐、排污泵和液位控制装置。经真空管网汇集的污水先存入集污罐，当液位达到设定高度，排污泵自动启动，将污水提升输送至市政污水管网或污水处理站，全程自动化运行，无需人工干预。
　　五、智能电气控制系统
　　配置PLC智能控制柜，集成液位监测、负压监测、自动启停、过载保护和故障报警功能。可以全自动控制收集井阀门、真空机组及排污泵的运行状态，支持远程监控、数据记录和故障预警，实现无人值守、集中化运维管理。
　　六、辅助配套设施
　　系统还配备专用密封管件、止回阀、伸缩节、补气排气装置、分段检修阀门等配件。同时做好管道防腐、保温及防雷接地设计，增设防倒灌、防溢流安全保护结构，保障整套系统长期安全、稳定、可靠运行。

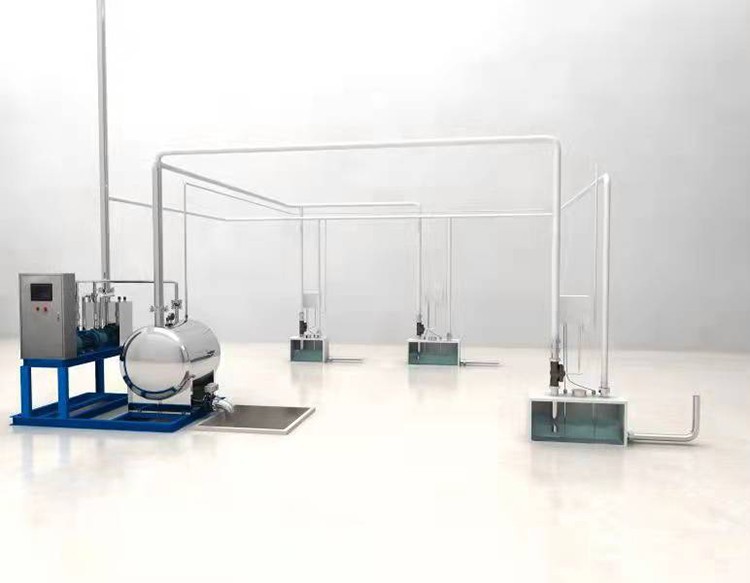

　　整体来看，真空排水系统主要由真空收集井、真空输送管网、真空机组、中转排放单元、智能控制系统和辅助配套设施六大核心部分组成。各模块协同配合，实现污水密闭收集、负压输送、自动排放全流程作业。整套系统布局灵活、施工简单、无堵塞、无异味、运维成本低，已成为城乡污水治理、管网改造和生态环保工程的优选排水方案。
